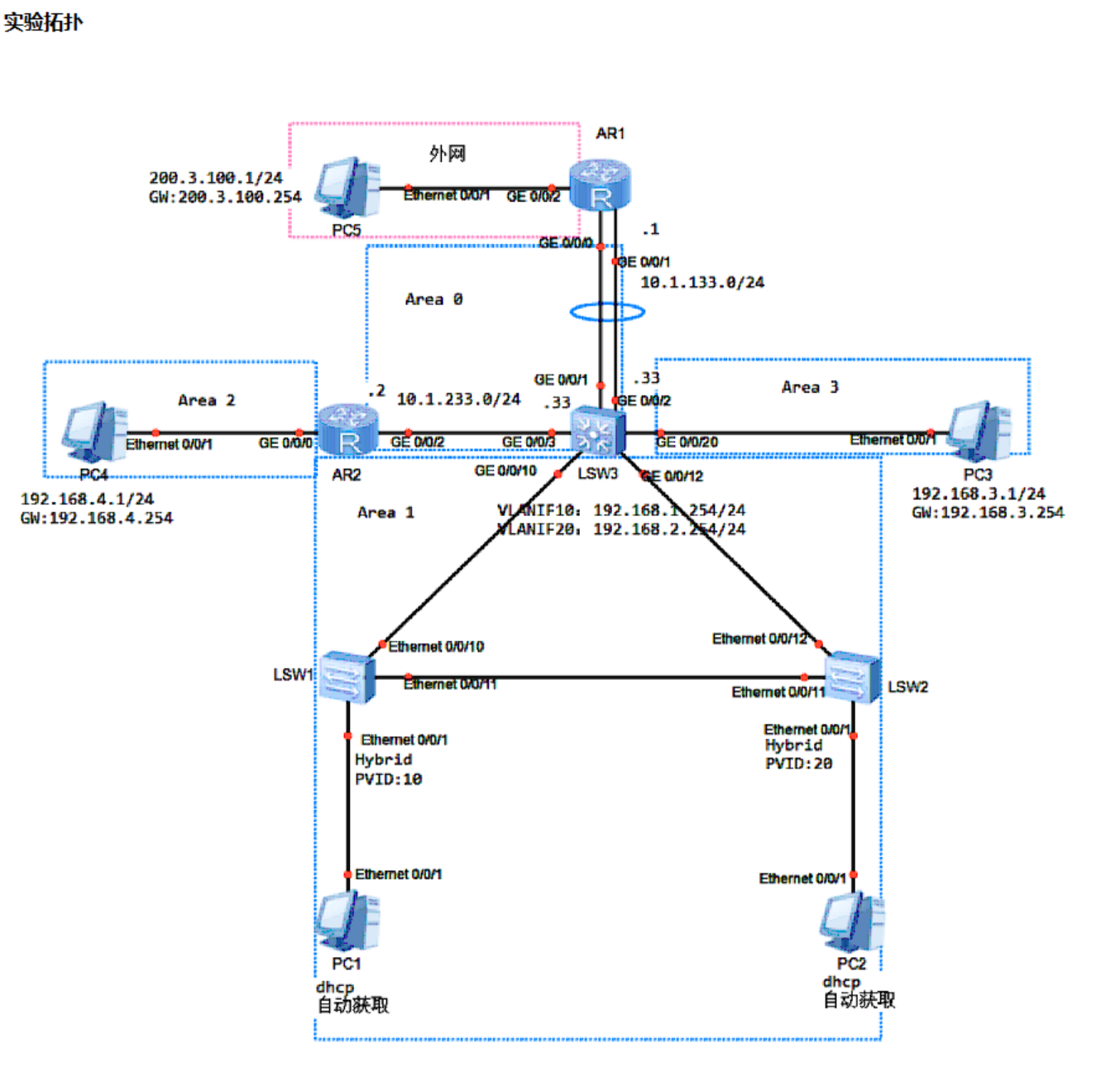

实验拓扑图：

IP地址规划：

VLAN信息：

实验需求：

1. 设备命名

为了方便后期维护和故障定位及网络的规范性，需要对网络设备进行规范化命名。

请根据实验拓扑对设备进行命名。

2. VLAN

全网设备按照要求配置所需的 VLAN。

请根据实验拓扑和VLAN信息，在对应交换机上配置所需的 VLAN。

3. IP编址

请根据实验拓扑和IP地址规划给出的信息，配置对应网络设备接口的IP地址。

4. 路由协议

AR1、AR2以及LSW3之间使能OSPF路由协议，均将地址宣告到相应的区域中，地址宣告精确到网段。

AR1、AR2、LSW3之间的链路纳入Area0中

AR2、PC4之间的链路纳入Area2中

LSW3的下游用户设备网段纳入Area1中

LSW3与PC3之间的链路纳入Area3中。

AR1将直连路由引入OSPF中。

注意：请在合适的区域宣告合适的接口。

5. 生成树协议

交换机LSW1、2、3之间运行RSTP协议，通过将LSW3优先级修改为4096的方式，使得LSW3成为根桥。

6. 链路聚合

AR1与LSW3的接口之间配置链路聚合，两台设备都需要创建Eth-trunk1端口，将链路的模式为LACP静态。并且将相应的接口作为成员接口加入到Eth-Trunk 1中，并且将Eth-Trunk 1端口的端口类型修改成相应端口类型，同时配置相应的VLAN信息。

7．DHCP服务

LSW3开启DHCP服务，并创建地址池：

pool1：network 192.168.1.0/24 gateway 192.168.1.254

pool2：network 192.168.2.0/24 gateway 192.168.2.254

并在VLANIF10、VLANIF20接口开启全局地址池服务；且PC1通过排除地址的方式获取192.168.1.88/24，PC2通过静态绑定MAC地址获取192.168.2.88/24。

8. NAT协议

AR1在G0/0/2接口配置easyip地址转换，使得192.168.1.0/24以及192.168.2.0/24

网段设备在访问PC5的时候可以使用G0/0/2接口地址进行访问。
