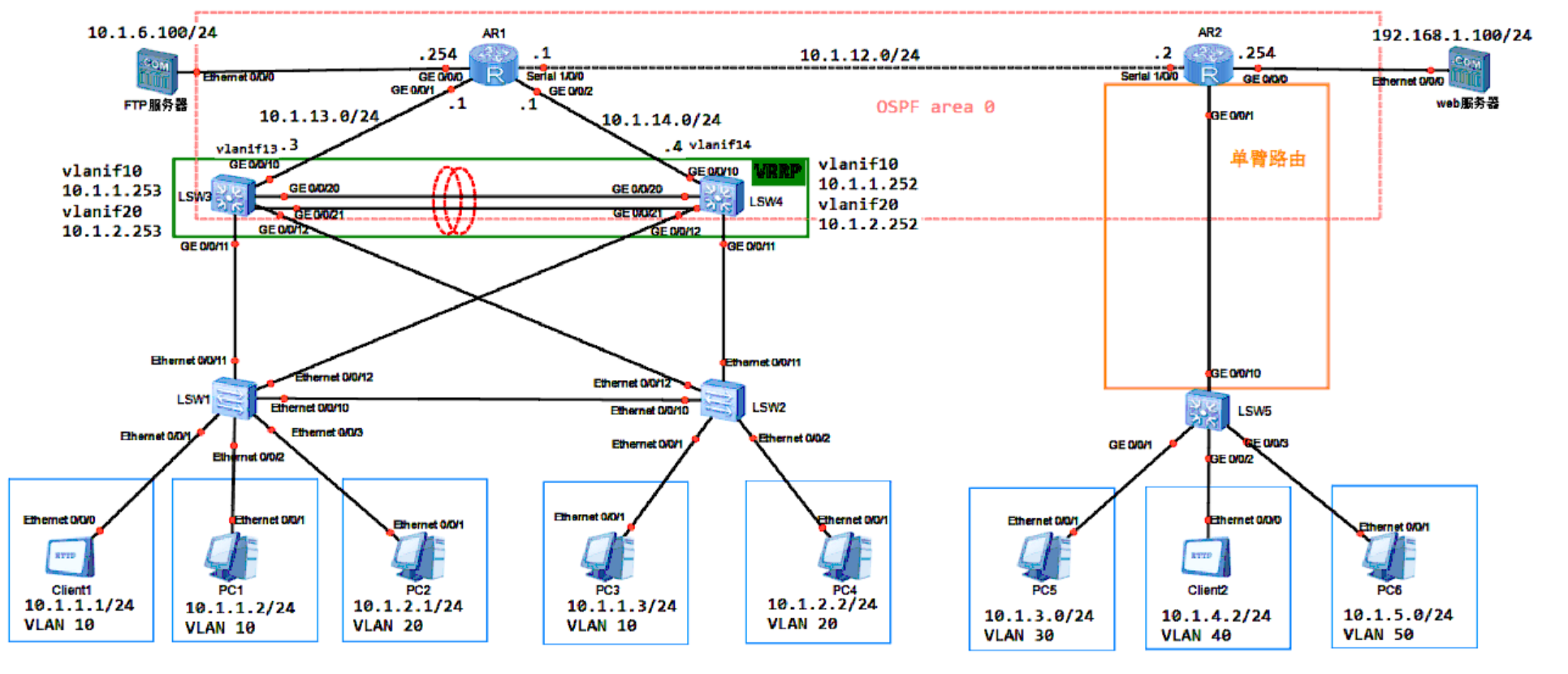

实验拓扑：

实验任务

1、按照拓扑提示，完成基本配置。

2、LSW1、LSW2、LSW3、LSW4修改生成树协议为STP生成树协议、并通过指定根的方式，将LSW3配置为根桥，LSW4配置为备根。

3、通过拓扑图，将相应的端口划分VLAN，并允许相应的VLAN通过。

4、LSW3与LSW4之间做链路聚合组12

5、LSW3和LSW4上做VRRP协议，实现网关冗余。其中VRID 10 virtual-ip 10.1.1.254，优先级设置为120，LSW3是VRID 10的MASTER设备，LSW4则是BACKUP设备；VRID 20 virtual-ip 10.1.2.254，优先级设置为120，LSW3是VRID 20的BACKUP设备，LSW4是MASTER设备。

6 AR2使用单臂路由技术，配置子接口，使得vlan30、vlan40、vlan50的设备可以互相通信，LSW5设备对应接口需配置相应的端口类型，并允许携带相应标签的帧通过。

7、通过DHCP接口地址方式使PC5，PC6获取IP地址。

8、AR1、AR2、LSW3、LSW4之间运行动态路由协议OSPF，并属于area 0，实现全网互通。其中每台设备都必须配置ospf 1 router-id X.X.X.X（x.x.x.x表示设备编号，如AR1，则router-id 1.1.1.1）

9、FTP服务器只允许client1访问，WEB服务器只允许client2访问，两台服务器都不允许被任何设备ping通
